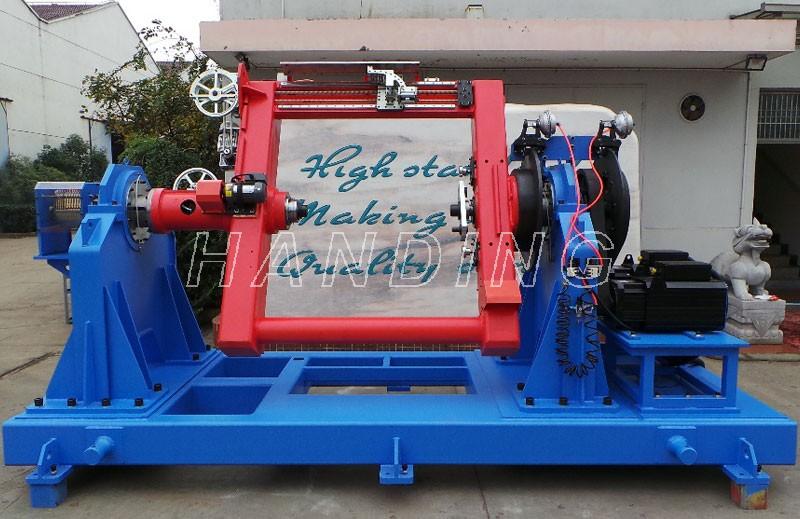

簡介：
·用于軟銅導體或絕緣電纜成纜，數據、控制以及精密排線。用于鎧裝及屏蔽電力電纜。
·使用單絞機可以作為放線/收線或者一個單獨的單絞收線機使用，也可兩臺機器同時共線運轉。這種結構類似有兩臺獨立的生產線，確保高效的生產率。
·可以一次絞合同向電纜或多次絞合反向電纜。
·高強度及結構緊湊轉子，通過軸承支撐旋轉，固定在機架上。
·開放式懸臂用于線盤直徑從630mm至1000mm。
·閉合式搖籃轉子用于線盤直徑從1250mm至2000mm。
·放線可附有或不附有退扭裝置
·單絞機收線直接牽引或附有雙輪牽引與收線機同時使用以滿足高牽引力要求
·全范圍包帶頭用于不同規格及性能的顏料帶、銅帶、鋁帶以及鋼帶
·線盤上/下采用液壓或機械平臺
·矢量變頻控制器控制交流電動機
·隔音防護安全裝置，以確保低噪音等級
·工作區域易于接近，便于操作和維護
線盤直徑 | 線盤支撐 | 搖籃方式 | 最高轉速 | 最高線速度 | 最大電纜直徑 |
Φ630 | 懸臂軸 | 開放式 | 1000 | 200 | 8 |
Φ800 | 懸臂軸 | 開放式 | 800 | 180 | 12 |
Φ1000 | 懸臂軸 | 開放式 | 600 | 150 | 16 |
Φ1250 | 懸臂軸 | 閉合式 | 500 | 150 | 20 |
Φ1600 | 懸臂軸 | 閉合式 | 350 | 120 | 30 |
Φ1800 | 懸臂軸 | 閉合式 | 350 | 120 | 30 |
Φ2000 | 懸臂軸 | 閉合式 | 200 | 120 | 40 |
Φ2240 | 懸臂軸 | 閉合式 | 200 | 100 | 45 |
Φ2500 | 懸臂軸 | 閉合式 | 200 | 100 | 50 |
用于絕緣線或裸線的放線
線盤直徑 | 展開形式 | 截面(mm2) |
Φ500-800 | 懸臂軸，退扭或不退扭 | 0.14-6.0 |
Φ1000-1600 | 固定門式放線 | 1.5-70 |
用于鎧裝或屏蔽電纜的放線：
放線裝置 | 線材材質 | 線材直徑 | 最大線材要根數 | 單絞收線直徑 |
線圈或框式 | 銅線-軟線 | 0.8-1.2 | 50 | 1250 |
線圈或框式 | 銅線 | 0.8-2.0 | 72 | 2000 |
線圈或框式 | 軟鋼線 | 0.8-2.0 | 72 | 2000 |

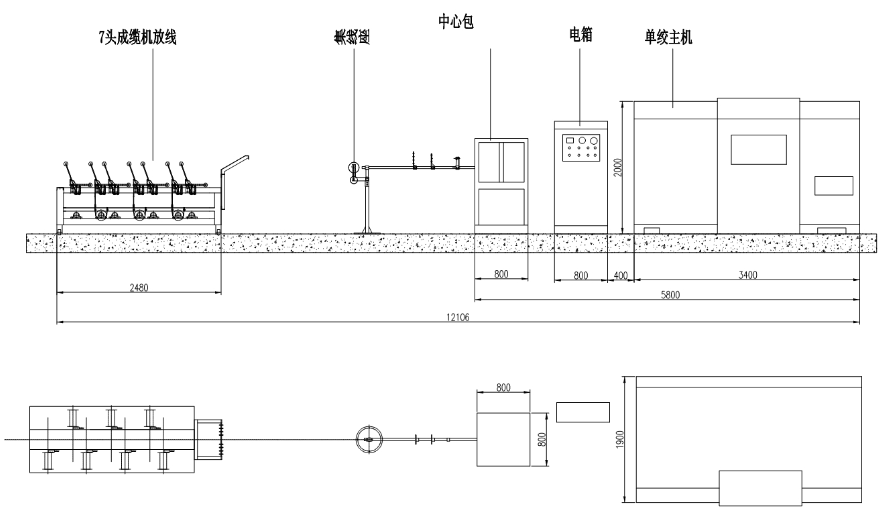

布置圖：
