分類
1. 應用：主要同于銅線和絕緣線絞合
技術參數
型號 | HD-Ф300B | HD-Ф400B-Ф500B | HD-Ф630B | HD-Ф800B | HD-Ф800B | ||||
大轉速 | 3000rpm | 3000rpm | 2000rpm | 2000rpm | 1500rpm | ||||
線徑范圍 | 0.05-Ф0.28mm | 0.08-Ф 0.45mm | Ф0.12-Ф 0.62mm | Ф0.2-Ф1.04mm | Ф0.45-Ф2.52mm | ||||
進線截面 | 0.035-0.45mm | 0.035-2.5mm | 0.18-6.0mm | 0.8-16mm | 6-35mm | ||||
節距 | 10 級, 3.65-17.15mm | 40 級 6.3-50.4mm | 34 級 11.15-100mm | 30 級 20-160mm | 34 級 20-300mm | ||||
絞合方向 | 左右可調 | ||||||||
收線盤 | 300 | 400-500 | 630 | 800 | 1000 | ||||
光桿排線 | Ф15mm | Ф20mm | Ф30mm | Ф40mm | Ф40mm | ||||
主軸高 | 630mm | 700mm | 850mm | 950mm | 1100mm | ||||
潤滑方式 | 黃油潤滑 | ||||||||
軸承 | 日本NSK | ||||||||
制動 | 電磁剎車 | 電磁剎車 | 電磁剎車 | 電磁剎車 | 電磁剎車 | ||||
收線張力 | 0.6kg 磁粉離合器 | 1.2kg 磁粉離合器 | 5kg 磁粉離合器 | 10kg 磁粉離合器 | 20kg 磁粉離合器 | ||||
生產防護 | 斷線自動停機，米到自動停機 | ||||||||
安全防護 | 帶安全門，門未關不開機 | ||||||||
指示燈 | 帶指示燈，顯示故障或運行 | ||||||||
控制 | PLC+變頻器控制 | ||||||||
噪音分貝 | 約75分貝 | 約75分貝 | 約75分貝 | 約75分貝 | 約75分貝 | ||||
主電機功率 | 4KW | 5.5KW | 7.5K | 15KW | 18.5KW | ||||

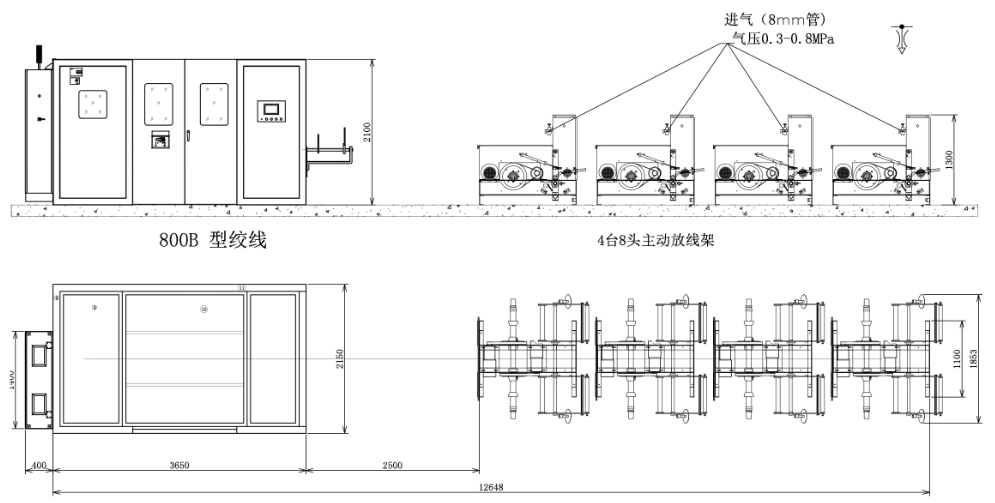

布置圖：
